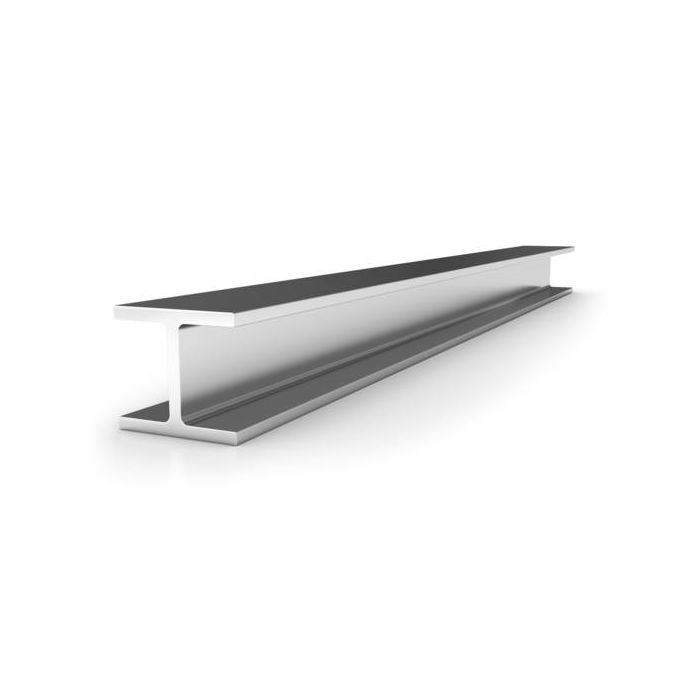

Poutrelle HEA Acier S235
Vous pouvez choisir une longueur de découpe allant de 1 mètre à 15 mètres.
La liste des aciers proposés sur le site n’est pas exhaustive.
D’autres références existent.
N’hésitez pas à nous consulter
Photo non contractuelle.
La poutrelle HEA en acier est un élément essentiel dans la construction moderne, offrant une combinaison parfaite de résistance, de durabilité et de polyvalence pour une large gamme d'applications structurelles. Fabriquée avec une précision méticuleuse et à partir d'acier de haute qualité, la poutrelle HEA est conçue pour répondre aux exigences les plus strictes des projets de construction les plus exigeants.
Poutrelles européennes à larges ailes HEA
Les dimensions en italique ne sont pas toujours disponibles en stock.
N'hésitez pas à nous consulter pour un devis.
Désignation | Poids commercial | Dimensions | Section | Surface | Mètres/ tonne |
Dimension de construction
| |||||||
| h | b | tw | tf | r | A | al | ag | Lg | mm | mm | Métrique | ||
| kg/m | mm | cm² | m²/m | m²/t | m/t | ||||||||
HEA 100 | 16,99 | 96 | 100 | 5,0 | 8,0 | 12 | 21,24 | 0,561 | 33,05 | 58,86 | 80 | 56 | M 10 |
HEA 120 | 20,27 | 114 | 120 | 5,0 | 8,0 | 12 | 25,34 | 0,677 | 33,42 | 49,34 | 98 | 74 | M 12 |
HEA 140 | 25,13 | 133 | 140 | 5,5 | 8,5 | 12 | 31,42 | 0,794 | 31,61 | 39,79 | 116 | 92 | M 16 |
HEA 160 | 31,02 | 152 | 160 | 6,0 | 9,0 | 15 | 38,77 | 0,906 | 29,22 | 32,24 | 134 | 104 | M 20 |
HEA 180 | 36,20 | 171 | 180 | 6,0 | 9,5 | 15 | 45,25 | 1,024 | 28,29 | 27,62 | 152 | 122 | M 24 |
HEA 200 | 43,06 | 190 | 200 | 6,5 | 10,0 | 18 | 53,83 | 1,136 | 26,38 | 23,22 | 170 | 134 | M 27 |
HEA 220 | 51,47 | 210 | 220 | 7,0 | 11,0 | 18 | 64,34 | 1,255 | 24,38 | 19,43 | 188 | 152 | M 27 |
HEA 240 | 61,47 | 230 | 240 | 7,5 | 12,0 | 21 | 76,84 | 1,369 | 22,27 | 16,27 | 206 | 164 | M 27 |
HEA 260 | 69,46 | 250 | 260 | 7,5 | 12,5 | 24 | 86,82 | 1,484 | 21,36 | 14,40 | 225 | 177 | M 27 |
HEA 280 | 77,81 | 270 | 280 | 8,0 | 13,0 | 24 | 97,26 | 1,603 | 20,60 | 12,85 | 244 | 196 | M 27 |
HEA 300 | 90,02 | 290 | 300 | 8,5 | 14,0 | 27 | 112,53 | 1,717 | 19,07 | 11,11 | 262 | 208 | M 27 |
HEA 320 | 99,49 | 310 | 300 | 9,0 | 15,5 | 27 | 124,37 | 1,756 | 17,65 | 10,05 | 279 | 225 | M 27 |
HEA 340 | 106,78 | 330 | 300 | 9,5 | 16,5 | 27 | 133,47 | 1,795 | 16,81 | 9,37 | 297 | 243 | M 27 |
HEA 360 | 114,21 | 350 | 300 | 10,0 | 17,5 | 27 | 142,76 | 1,834 | 16,06 | 8,76 | 315 | 261 | M 27 |
HEA 400 | 127,18 | 390 | 300 | 11,0 | 19,0 | 27 | 158,98 | 1,912 | 15,03 | 7,86 | 352 | 298 | M 27 |
HEA 450 | 142,42 | 440 | 300 | 11,5 | 21,0 | 27 | 178,03 | 2.011 | 14,12 | 7,02 | 398 | 344 | M 27 |
HEA 500 | 158,03 | 490 | 300 | 12,0 | 23,0 | 27 | 197,54 | 2,110 | 13,35 | 6,33 | 444 | 390 | M 27 |
HEA 550 | 169,41 | 540 | 300 | 12,5 | 24,0 | 27 | 211,76 | 2,209 | 13,04 | 5,90 | 492 | 438 | M 27 |
HEA 600 | 181,17 | 590 | 300 | 13,0 | 25,0 | 27 | 226,46 | 2,308 | 12,74 | 5,52 | 540 | 486 | M 27 |
HEA 650 | 193,31 | 640 | 300 | 13,5 | 26,0 | 27 | 241,64 | 2,407 | 12,45 | 5,17 | 588 | 534 | M 27 |
HEA 700 | 208,38 | 690 | 300 | 14,5 | 27,0 | 27 | 260,48 | 2,505 | 12,02 | 4,80 | 636 | 582 | M 27 |
HEA 800 | 228,66 | 790 | 300 | 15,0 | 28,0 | 30 | 285,83 | 2,698 | 11,80 | 4,37 | 734 | 674 | M 27 |
HEA 900 | 256,42 | 890 | 300 | 16,0 | 30,0 | 30 | 320,53 | 2,896 | 11,30 | 3,90 | 830 | 770 | M 27 |
HEA 1000 | 277,48 | 990 | 300 | 16,5 | 31,0 | 30 | 346,85 | 3,095 | 11,16 | 3,60 | 928 | 868 | M 27 |
* Les dimensions dans ce tableau sont basées sur l'ancienne norme EU 56-62.
* Données extraites du vade-mecum des produits sidérurgiques Édition 2024 par Grymafer et Infosteel (Groupement des marchants de fer de Belgique).
Cliquez-ici pour consulter le vade-mecum complet.
Charge utile poutrelles HEA sur deux appuis aux extrémités
Exprimé en kN/m (1kN = 100kg)
Les dimensions en italique ne sont pas toujours en stock.
N'hésitez pas à nous consulter pour un devis.
Critère
Résistance + Flèche (< portée/400)
Nuance d'acier : S235
| Charge utile poutrelles HEA sur deux appuis aux extrémités en kN/m | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Portée en mètres | |||||||||||||||
| Profiles | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 12,0 | 14,0 | 16,0 |
| HEA 100 | 41,6 | 17,4 | 8,8 | 5,0 | 3,1 | 2,0 | 1,0 | ||||||||
| HEA 120 | 60,3 | 30,4 | 15,4 | 8,9 | 5,5 | 3,6 | 1,8 | ||||||||
| HEA 140 | 87,6 | 49,2 | 26,4 | 15,2 | 9,5 | 6,3 | 3,1 | 1,7 | 1,0 | ||||||
| HEA 160 | 123,8 | 69,5 | 42,9 | 24,7 | 15,4 | 10,2 | 5,1 | 2,8 | 1,7 | 1,0 | |||||
| HEA 180 | 158,3 | 92,2 | 58,9 | 37,1 | 23,3 | 15,5 | 7,7 | 4,3 | 2,6 | 1,6 | 1,0 | ||||
| HEA 200 | 197,8 | 121,9 | 77,9 | 54,0 | 34,3 | 22,8 | 11,5 | 6,5 | 3,9 | 2,5 | 1,6 | 1,1 | |||
| HEA 220 | 226,1 | 161,4 | 101,1 | 71,5 | 50,4 | 33,6 | 16,9 | 9,6 | 5,9 | 3,8 | 2,5 | 1,7 | |||
| HEA 240 | 275,5 | 206,4 | 135,1 | 93,7 | 68,7 | 48,3 | 24,4 | 13,9 | 8,5 | 5,5 | 3,7 | 2,5 | 1,2 | ||
| HEA 260 | 314,6 | 235,8 | 167,0 | 115,8 | 84,9 | 64,8 | 33,0 | 18,8 | 11,6 | 7,6 | 5,1 | 3,5 | 1,8 | ||
| HEA 280 | 347,2 | 260,2 | 202,0 | 140,0 | 102,7 | 78,4 | 43,3 | 24,8 | 15,3 | 10,0 | 6,8 | 4,7 | 2,4 | 1,2 | |
| HEA 300 | 407,8 | 305,7 | 244,4 | 174,2 | 127,8 | 97,6 | 58,0 | 33,2 | 20,6 | 13,5 | 9,2 | 6,5 | 3,4 | 1,8 | |
| HEA 320 | 450,0 | 337,2 | 269,6 | 205,1 | 150,4 | 115,0 | 73,0 | 41,8 | 26,0 | 17,1 | 11,7 | 8,3 | 4,4 | 2,4 | 1,3 |
| HEA 340 | 470,8 | 352,8 | 282,1 | 223,2 | 163,7 | 125,1 | 79,7 | 50,6 | 31,5 | 20,8 | 14,3 | 10,1 | 5,4 | 3,0 | 1,7 |
| HEA 360 | 512,8 | 384,3 | 307,2 | 252,0 | 184,8 | 141,2 | 90,0 | 60,6 | 37,8 | 24,9 | 17,2 | 12,2 | 6,6 | 3,7 | 2,1 |
| HEA 400 | 600,6 | 450,1 | 359,8 | 299,7 | 226,9 | 173,4 | 110,5 | 76,4 | 51,7 | 34,2 | 23,7 | 16,9 | 9,3 | 5,4 | 3,2 |
| HEA 450 | 689,1 | 516,5 | 412,9 | 343,9 | 285,0 | 217,9 | 138,9 | 96,1 | 70,2 | 48,8 | 33,8 | 24,3 | 13,5 | 8,0 | 4,9 |
| HEA 500 | 782,8 | 586,7 | 469,1 | 390,6 | 334,6 | 267,7 | 170,8 | 118,1 | 86,4 | 65,8 | 46,6 | 33,5 | 18,7 | 11,2 | 7,0 |
| HEA 550 | 877,2 | 657,5 | 525,6 | 437,8 | 375,0 | 313,5 | 200,0 | 138,4 | 101,2 | 77,1 | 60,2 | 43,5 | 24,5 | 14,8 | 9,4 |
| HEA 600 | 976,7 | 732,1 | 585,3 | 487,4 | 417,6 | 363,0 | 231,7 | 160,3 | 117,3 | 89,4 | 70,3 | 55,2 | 31,2 | 19,0 | 12,1 |
| HEA 650 | 1081,4 | 810,6 | 648,1 | 539,8 | 462,4 | 404,3 | 265,9 | 184,0 | 134,7 | 102,7 | 80,7 | 65,0 | 39,2 | 23,8 | 15,3 |
| HEA 700 | 1226,1 | 919,1 | 734,9 | 612,0 | 524,3 | 458,5 | 304,8 | 211,0 | 154,5 | 117,8 | 92,7 | 74,7 | 48,2 | 29,6 | 19,1 |
| HEA 800 | 1454,8 | 1090,5 | 872,0 | 726,3 | 622,2 | 544,1 | 377,8 | 261,4 | 191,4 | 146,0 | 114,9 | 92,7 | 63,7 | 42,3 | 27,6 |
| HEA 900 | 1711,7 | 1283,1 | 1026,0 | 854,6 | 732,1 | 640,3 | 469,2 | 325,1 | 238,2 | 181,7 | 143,1 | 115,4 | 79,4 | 57,7 | 39,0 |
| HEA 1000 | 1935,1 | 1450,6 | 1160,0 | 966,22 | 827,8 | 724,0 | 556,7 | 385,8 | 282,7 | 215,8 | 169,9 | 137,1 | 94,4 | 68,6 | 51,8 |
* Données extraites du vade-mecum des produits sidérurgiques Édition 2024 par Grymafer et Infosteel (Groupement des marchants de fer de Belgique).
Cliquez-ici pour consulter le vade-mecum complet.
| Matière | Acier Brut |
|---|---|
| Nuances | S235 |
| Norme | EN 10025-2 |
